Gniazdka nad blatem – wysokość i dobre rozmieszczenie

Jaka wysokość gniazdek nad blatem sprawdza się najlepiej?

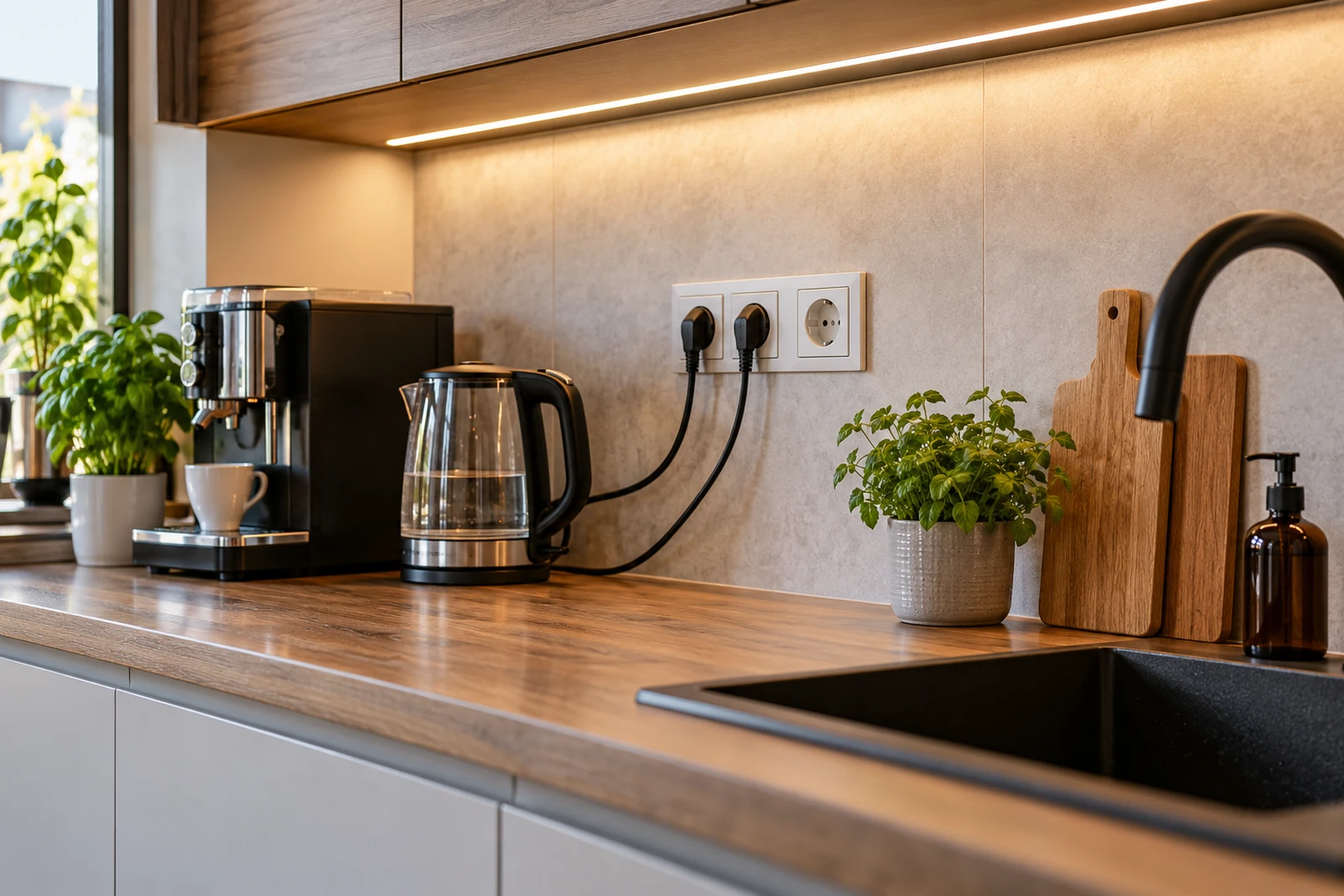

W typowej kuchni rozsądnym zakresem jest około 15–20 cm od powierzchni gotowego blatu do osi gniazda. Spotyka się również szerszy zakres 10–30 cm. W praktyce ważniejsze od wymiaru mierzonego od podłogi jest jednak położenie kontaktu względem samego blatu. Branżowe poradniki najczęściej wskazują okolice 100–120 cm od podłogi, zależnie od wysokości zabudowy.

Dlaczego lepiej mierzyć od blatu? Kuchnie nie mają jednej wysokości roboczej. Jeden blat może kończyć się na 86 cm, drugi na 90 cm, a przy wysokim użytkowniku nawet na 94–95 cm. Gdy elektryk otrzyma tylko informację „gniazdka 110 cm od podłogi”, w pierwszej kuchni znajdą się dość wysoko, a w drugiej mogą niemal dotykać powierzchni roboczej.

Przy planowaniu można wykorzystać prostą tabelę:

Wysokość gotowego blatu	Praktyczna wysokość osi gniazda
85 cm	około 100–105 cm
88 cm	około 103–108 cm
90 cm	około 105–110 cm
92 cm	około 107–112 cm
95 cm	około 110–115 cm

Są to wartości projektowe, a nie obowiązkowe wysokości wynikające z przepisów. Przed wykonaniem puszek trzeba jeszcze uwzględnić wielkość ramek, układ płytek, listwę przyblatową i dolną krawędź szafek wiszących.

Jeśli gniazdo ma dużą ramkę albo kilka modułów ustawionych pionowo, 15 cm od blatu może okazać się zbyt małą wartością. Dolna krawędź osprzętu nie powinna niemal opierać się na blacie czy wysokiej listwie wykończeniowej.

Od czego mierzyć wysokość gniazdka?

Najbezpieczniej wyznaczać położenie gniazd od gotowej powierzchni blatu, a nie od surowej posadzki czy niewykończonej ściany.

W projekcie trzeba znać kolejno:

• poziom gotowej podłogi,
• wysokość cokołu i korpusów szafek,
• grubość blatu,
• wysokość listwy przyściennej, jeśli będzie zastosowana,
• format i układ okładziny ściennej,
• dolną krawędź szafek wiszących.

Dopiero wtedy można dokładnie ustalić osie puszek.

Ma to szczególne znaczenie przy płytkach. Przesunięcie gniazda o kilka centymetrów może pozwolić umieścić całą ramkę na jednej płytce zamiast przecinać dekor, fugę albo krawędź dwóch elementów. Takie dopracowanie nie zmienia działania instalacji, ale wyraźnie poprawia efekt wykończenia.

Trzeba też ustalić, czy podawana wysokość dotyczy osi puszki, środka całej ramki czy jej dolnej krawędzi. Najczytelniejszą informacją dla wykonawcy jest wysokość osi osprzętu względem gotowej podłogi.

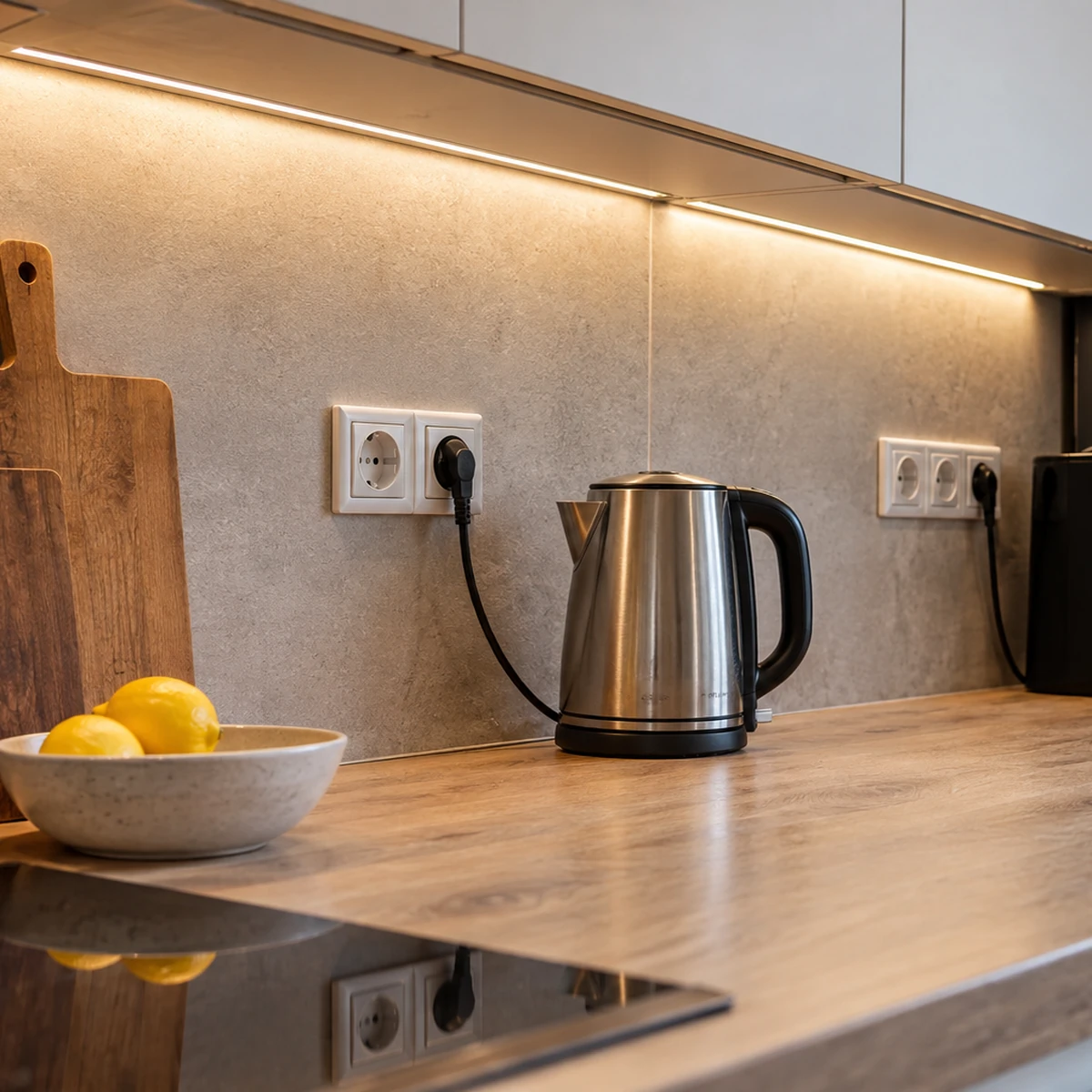

Jak rozmieścić gniazdka nad blatem?

Sama wysokość nie wystarczy. Kuchnia z sześcioma kontaktami może być mniej wygodna od kuchni z czterema, jeśli wszystkie znajdą się w jednym miejscu.

Najpierw warto nanieść na projekt sprzęty, które prawdopodobnie będą stały na blacie przez większość czasu. Może to być:

• ekspres do kawy,
• czajnik,
• toster,
• robot kuchenny,
• mikrofalówka wolnostojąca,
• urządzenie wielofunkcyjne.

Dla urządzeń używanych stale dobrze przewidzieć stały dostęp do własnego gniazda, dzięki czemu nie trzeba codziennie przepinać wtyczek.

Osobno trzeba potraktować główną część roboczą. Jeśli na fragmencie blatu krojone są produkty, używany jest blender ręczny, mikser albo inne urządzenia wyciągane tylko na chwilę, powinny znaleźć się tam wolne gniazda niezajęte przez ekspres czy czajnik.

Zamiast jednego dużego zestawu kontaktów w rogu kuchni wygodniejsze bywa rozmieszczenie kilku mniejszych grup w miejscach, w których rzeczywiście pracuje się ze sprzętem.

Dobry schemat może wyglądać tak:

strefa kawowa → gniazdo dla ekspresu + zapasowe,
główny blat roboczy → dwa wolne punkty,
strefa małego AGD → gniazda odpowiadające liczbie urządzeń stojących na stałe.

Nie oznacza to, że wszystkie urządzenia wolno zasilać jednocześnie z dowolnego obwodu. Obciążenie instalacji, sposób podziału obwodów i dobór zabezpieczeń powinien określić projektant lub elektryk.

Gdzie lepiej nie montować kontaktów?

Najgorszym rozwiązaniem jest wybieranie miejsca wyłącznie dlatego, że na ścianie pozostał wolny fragment.

Gniazda nie powinny znajdować się bezpośrednio nad zlewozmywakiem. Nawet jeśli osprzęt znajduje się kilkanaście centymetrów nad blatem, w tym miejscu znacznie łatwiej o zachlapanie podczas mycia naczyń, płukania produktów czy używania baterii z wyciąganą wylewką.

Podobnie należy podejść do płyty grzewczej. Kontakt umieszczony bezpośrednio przy polu gotowania może być narażony na temperaturę, parę, tłuszcz, a zwisający przewód urządzenia może znaleźć się niebezpiecznie blisko gorących naczyń.

Nie warto przy tym bezrefleksyjnie przenosić do kuchni zasad dotyczących stref elektrycznych w łazience. Kuchnia nie ma takiego samego podziału na strefy 0, 1 i 2. Spotykana w poradnikach wartość 60 cm od zlewu może być dobrym założeniem projektowym, ale nie należy przedstawiać jej jako jednej ustawowej odległości obowiązującej każdą kuchnię.

Rozmieszczenie należy dobrać do konkretnego zlewu, baterii, płyty i przewidywanego sposobu użytkowania kuchni.

Jak zaplanować gniazdka przy ekspresie, czajniku i robotach?

Właśnie tutaj często wychodzi różnica między projektem przygotowanym na papierze a kuchnią wygodną po kilku miesiącach.

Jeżeli ekspres ma stać przy ścianie, gniazdo nie zawsze powinno znaleźć się dokładnie za nim. Duża wtyczka może odsunąć urządzenie od ściany i zabrać kilka centymetrów blatu. Często wygodniej przesunąć kontakt lekko w bok, tak aby można było łatwo wyjąć wtyczkę.

To samo dotyczy większego robota kuchennego. Przed ustaleniem punktu elektrycznego warto sprawdzić:

• szerokość urządzenia,
• miejsce wyprowadzenia przewodu,
• kierunek otwierania pokrywy,
• przestrzeń potrzebną do wysuwania misy lub zbiornika,
• długość przewodu podaną przez producenta.

Czajnik można umieścić w pobliżu zlewu, ale nie oznacza to, że kontakt musi znajdować się tuż przy komorze. Lepszym rozwiązaniem jest takie przesunięcie strefy czajnika, aby przewód nie przechodził nad zlewem ani nad miejscem przygotowywania potraw.

W przypadku kuchni narożnej gniazdka zamontowane głęboko w narożniku wyglądają dyskretnie, ale dostęp do nich bywa niewygodny. Szczególnie wtedy, gdy przed kontaktem później stanie ekspres albo duży robot.

Gniazdka w ścianie, pod szafką czy w blacie?

Klasyczne kontakty na ścianie pozostają najprostszym rozwiązaniem. Są łatwo dostępne, dobrze widoczne i nie wymagają skomplikowanego mechanizmu.

Jeżeli jednak ściana nad blatem ma pozostać niemal całkowicie czysta, można rozważyć moduły montowane pod szafkami wiszącymi. Zasilanie znajduje się wtedy ponad blatem, ale osprzęt nie przecina płaszczyzny płytek czy spieku. Trzeba jedynie pamiętać, że przewody urządzeń prowadzone do góry są bardziej widoczne.

Kolejną opcją są moduły wpuszczane lub wysuwane z blatu. Mogą być użyteczne szczególnie na wyspie, gdzie nie ma ściany do zamontowania tradycyjnego kontaktu. Nie należy jednak wybierać ich wyłącznie ze względu na wygląd. Otwór w blacie trzeba przewidzieć już na etapie jego wykonywania, a konstrukcja gniazda musi być dostosowana do sposobu montażu i warunków użytkowania.

W miejscu przygotowywania jedzenia mechanizm wysuwany jest również kolejnym zagłębieniem, do którego mogą trafiać okruchy i zabrudzenia. Na wyspie alternatywą może być gniazdo umieszczone w bocznej ściance zabudowy.

O czym trzeba pamiętać od strony instalacji elektrycznej?

Rozplanowanie kontaktów to tylko część projektu. Kuchnia należy do najbardziej obciążonych elektrycznie pomieszczeń w domu.

Warunki Techniczne wymagają w mieszkaniu wyodrębnienia m.in. obwodów gniazd ogólnego przeznaczenia, gniazd łazienkowych, gniazd przeznaczonych dla urządzeń odbiorczych w kuchni oraz obwodów urządzeń wymagających indywidualnego zabezpieczenia.

Przepisy wymagają również stosowania urządzeń ochronnych różnicowoprądowych jako elementu ochrony instalacji. Aktualna norma PN-HD 60364-4-41:2017-09 rozszerza wymagania dotyczące dodatkowej ochrony obwodów gniazd, a dla typowych obwodów gniazd stosuje się zabezpieczenia RCD o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.

Nie oznacza to, że przy remoncie wystarczy zamontować kilka dodatkowych puszek i podłączyć je do najbliższego przewodu. W kuchni pracują równocześnie urządzenia o dużej mocy: czajnik, ekspres, piekarnik, zmywarka czy urządzenia grzewcze. O tym, ile punktów może znaleźć się na danym obwodzie oraz jakie zabezpieczenia i przekroje przewodów są właściwe, powinny decydować parametry istniejącej instalacji i projekt.

Samodzielnie można zaplanować funkcjonalne położenie gniazd, ale wykonanie nowych obwodów, przeróbki przewodów i kontrolę zabezpieczeń należy powierzyć osobie posiadającej odpowiednie kwalifikacje.

Najczęstszy błąd: elektryka przed projektem kuchni

Najwięcej problemów pojawia się wtedy, gdy punkty elektryczne wykonuje się przed ostatecznym ustaleniem zabudowy.

Kontakt może później znaleźć się:

• za szafką wiszącą,
• dokładnie na krawędzi panelu ściennego,
• za ekspresem,
• tuż przy zlewie,
• za wysoką listwą przyblatową,
• w miejscu przewidzianym na płytę,
• albo kilka centymetrów poniżej gotowego blatu.

Dlatego właściwa kolejność powinna wyglądać odwrotnie: najpierw projekt zabudowy i sprzętów, później dokładne punkty instalacyjne.

Przed rozpoczęciem prac dobrze wydrukować widok każdej ściany kuchni i zaznaczyć na nim osie gniazdek wraz z wysokościami. Następnie trzeba nanieść blat, szafki wiszące, zlew, płytę i sprzęty stojące na stałe. Taki prosty rysunek często ujawnia kolizje, których nie widać na samym rzucie pomieszczenia.

Jeżeli trzeba przyjąć jeden wymiar początkowy, 15–20 cm nad gotowym blatem do osi gniazda jest rozsądną wartością wyjściową. Dopiero potem należy dopasować ją do konkretnej kuchni. Dzięki temu gniazdka nie tylko będą zgodne z projektem instalacji, ale przede wszystkim pozostaną wygodne w codziennym użytkowaniu.

Źródła

• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – tekst jednolity, Dz.U. 2022 poz. 1225.
• Polski Komitet Normalizacyjny – PN-HD 60364-4-41:2017-09 „Instalacje elektryczne niskiego napięcia – Ochrona przed porażeniem elektrycznym”.
• Hager Polska – materiały techniczne dotyczące ochrony różnicowoprądowej.
• Łączy nas napięcie – materiały branżowe dotyczące rozmieszczenia gniazd w kuchni.
• TIM – poradnik dotyczący wysokości i rozmieszczenia gniazd kuchennych.
