Okablowanie elektryczne w mieszkaniu – zasady i błędy

Okablowanie elektryczne w mieszkaniu – od czego zacząć planowanie

Lista odbiorników i stref: kuchnia, łazienka, salon, biuro

Ja zaczynam od kartki albo prostego arkusza i spisuję, co realnie będzie podłączone. Brzmi nudno. Ale później to właśnie ten etap ratuje Cię przed sytuacją „czemu mi wywala korki, przecież tylko czajnik i piekarnik…”.

Dzielę mieszkanie na strefy, bo każda żyje trochę inaczej:

• Kuchnia: czajnik 2000–2400 W, zmywarka 1800–2200 W, piekarnik 2500–3500 W, mikrofalówka 800–1200 W. Tu zawsze robi się gęsto.
• Łazienka: pralka 1800–2200 W, suszarka 2000–2800 W, czasem bojler. Poza tym dochodzi wilgoć i zasady stref.
• Salon: TV, konsola, soundbar, router. Niby małe moce, ale za to dużo punktów.
• Biuro: komputer, monitor, drukarka, ładowarki. A jak ktoś pracuje z domu, to nagle to jest „krytyczna infrastruktura”.

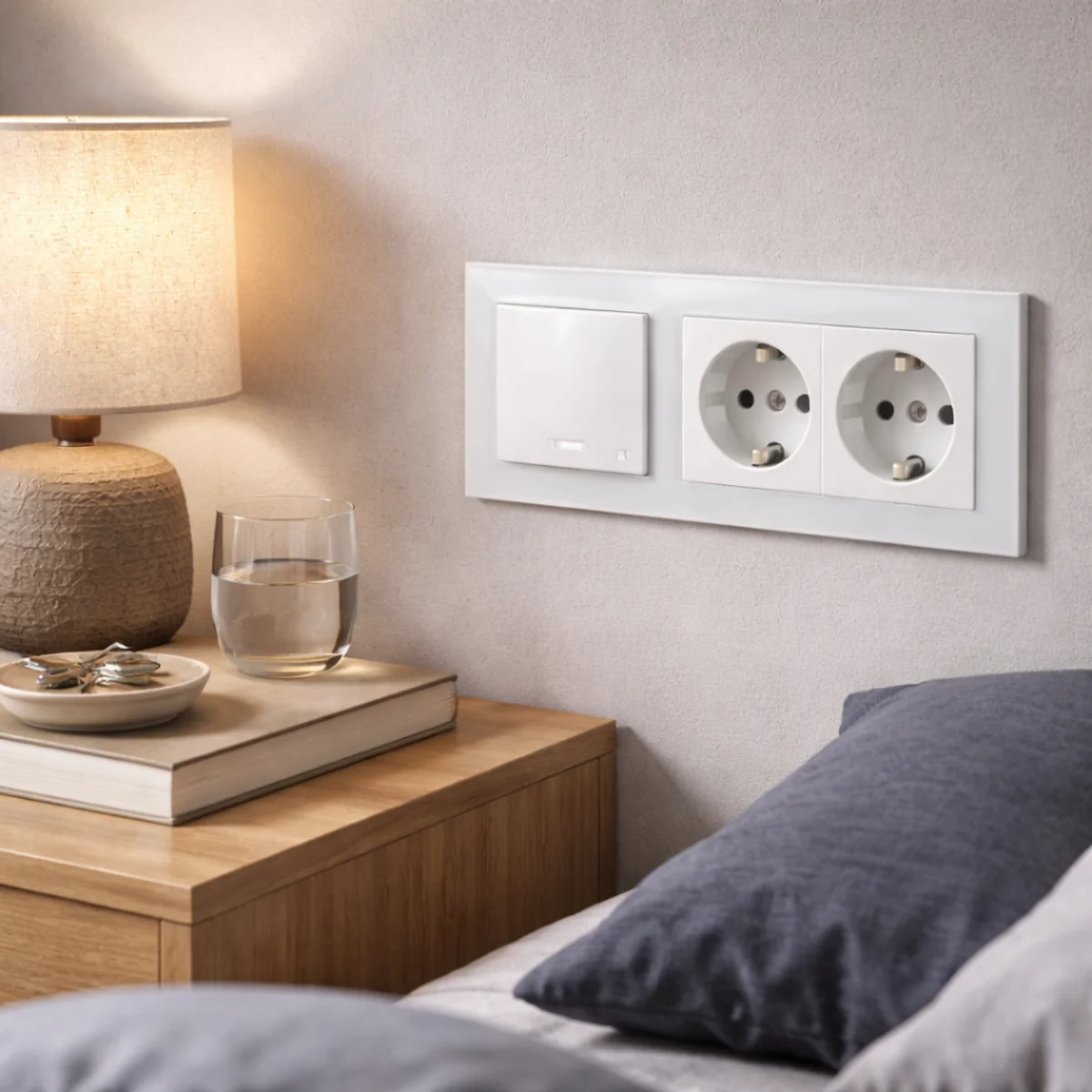

I jeszcze taki detal z życia. Gniazda przy łóżku. Ludzie o tym zapominają, a później śpią z przedłużaczem pod poduszką. Mnie to nie bawi.

Żeby planowanie nie było lanie wody, robię prosty trik: dopisuję przy każdym miejscu „co będzie stało przy ścianie”. Kanapa, szafka RTV, stół, zabudowa kuchenna. To pomaga rozmieścić gniazda sensownie, a nie „gdzieś tam”.

Ile obwodów zrobić i jak je sensownie rozdzielić

Pytanie ile obwodów elektrycznych w mieszkaniu wraca non stop. I ja to rozumiem, bo każdy chce prostej odpowiedzi. Tyle że to zależy od metrażu, sprzętów i standardu, jaki chcesz mieć.

Natomiast w praktyce, w normalnym mieszkaniu, celuję w taki układ:

1. Osobny obwód dla kuchni (a czasem nawet dwa, jeśli jest płyta i piekarnik).
2. Osobny obwód dla łazienki (pralka, suszarka, gniazda przy lustrze).
3. Oświetlenie jako osobny obwód (zwykle lżejsze zabezpieczenie).
4. Gniazda w pokojach rozdzielone na minimum dwa obwody, żeby nie kładło całego mieszkania.
5. Sprzęty dużej mocy na osobnych liniach, jeśli to możliwe: piekarnik, zmywarka, płyta, klimatyzacja.

Nie wchodzę w żargon. Po prostu wolę mieć więcej obwodów, bo wtedy awaria dotyczy mniejszego fragmentu mieszkania. I to jest realna wygoda. Dodatkowo łatwiej mi kontrolować obciążenia.

Szybki przykład z liczbami, bo liczby trzymają temat w ryzach. Czajnik 2200 W to około 9,6 A (2200/230). Jak do tego dołożysz mikrofalę 1000 W (4,3 A) i to na jednym obwodzie 16 A, to zaczyna się robić ciasno. I jeszcze ktoś odpali ekspres. No i wiesz, co się dzieje.

Co sprawdzić w starej instalacji przed kuciem

Jeśli mieszkasz w bloku, to temat instalacja elektryczna w bloku co sprawdzić jest bardzo na czasie. Ja przed kuciem robię trzy rzeczy. I robię je po kolei, bo inaczej zaczynasz remont od ruletki.

1. Sprawdzam, czy jest przewód ochronny PE w gniazdach. Jeśli go nie ma, to w ogóle zmienia optykę.
2. Oglądam rozdzielnicę: jakie są zabezpieczenia, czy jest RCD, czy jest miejsce na dodatkowe obwody.
3. Patrzę na przewody w puszkach. Miedź czy aluminium. Stan izolacji. Zapas przewodu. Jeśli izolacja kruszy się w palcach, to ja już wiem, że „tu będzie robota”.

I tak, emocjonalnie to bywa męczące. Bo człowiek chce już „ładne ściany i meble”, a ja mu mówię: sprawdzaj przewody. Ale serio, lepiej się pomęczyć na start, niż potem zatykać dziury po awarii.

Zasady prowadzenia przewodów w ścianach i sufitach

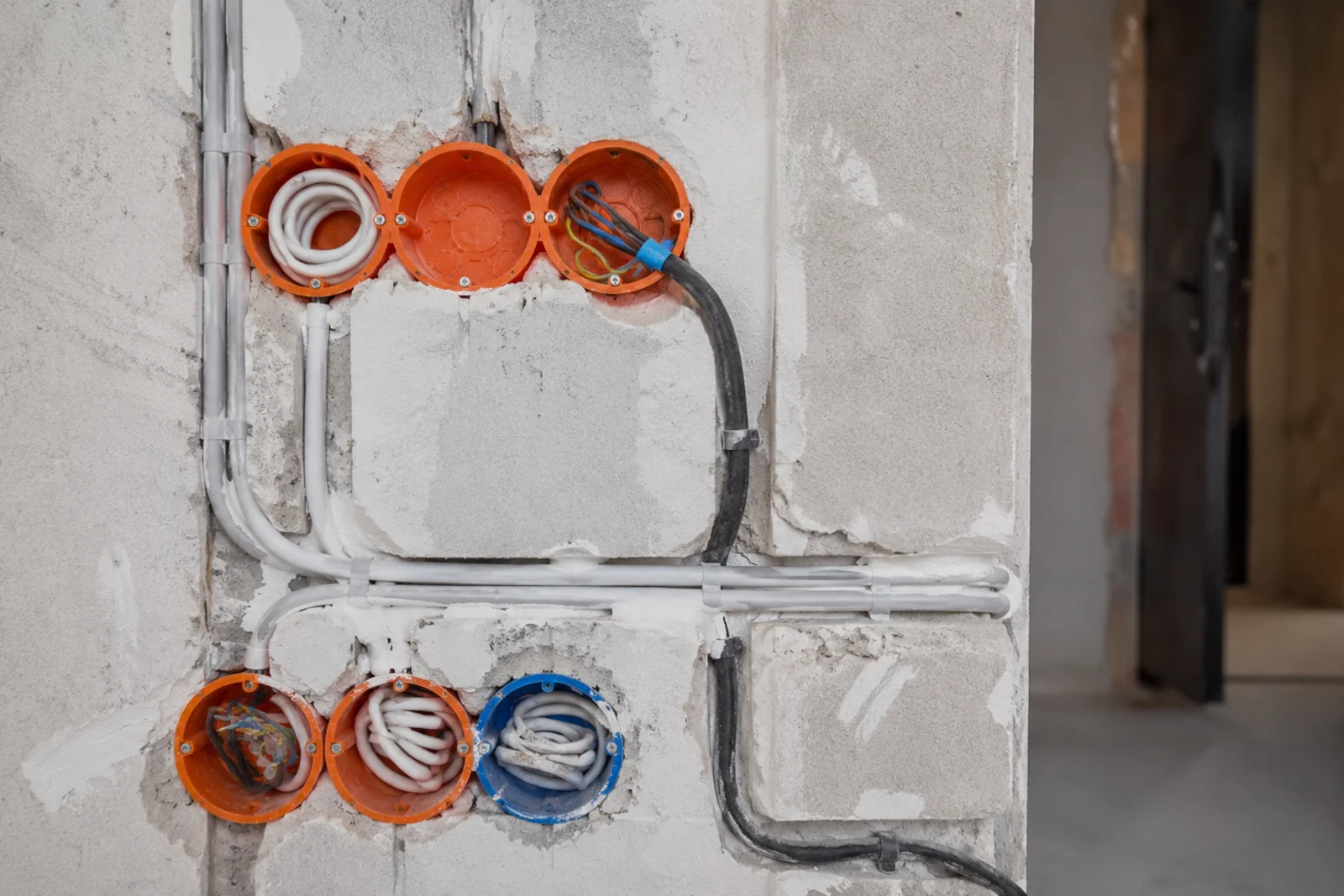

Piony i poziomy: trasy kabli, których trzymam się zawsze

Tu mam prostą zasadę. Przewody prowadzę pionowo albo poziomo. Zawsze w ten sposób. Przede wszystkim nie na skos. Nie „bo szybciej” i nie „bo mi się tak ładnie ułożyło”. Po skosie to prowadzi się tylko nerwy.

Dlaczego to ważne?

• Po pierwsze, po latach wiesz, gdzie mniej więcej biegnie kabel.
• Po drugie, łatwiej uniknąć trafienia w przewód przy wierceniu.
• Po trzecie, instalacja wygląda jak robiona z głową, a nie na odp*** się.

Dlatego hasło prowadzenie kabli w ścianie piony poziomy traktuję jak fundament. Jak ktoś mi mówi, że „w sumie to nie ma znaczenia”, to ja już czuję, że zaraz będzie płacz.

Strefy bezpieczne i wiercenie: jak nie trafić w przewód

Wiercenie w mieszkaniu to klasyka. Wieszak, szafka, obraz, karnisz. I nagle bach, zgaśliła połowa pokoju. Dlatego trzymam się stref bezpiecznych, czyli obszarów, gdzie przewody najczęściej powinny iść.

Bez komplikowania:

• Nad osprzętem (gniazdo, włącznik) przewód idzie pionowo w górę albo w dół.
• W okolicy sufitu przewody często idą poziomo, równolegle do krawędzi.
• Przy narożnikach i ościeżnicach też są typowe pasy prowadzenia.

Ja w praktyce robię taką mini-procedurę, zanim ktoś zacznie wiercić na ślepo:

1. Sprawdzam, gdzie są puszki i gniazda w danej ścianie.
2. Wyobrażam sobie pion i poziom od tych punktów.
3. Dopiero potem wybieram miejsce na kołek.

To jest właśnie strefy bezpieczne instalacji elektrycznej w wersji życiowej. Bez wykładów, za to z mniejszą ilością stresu.

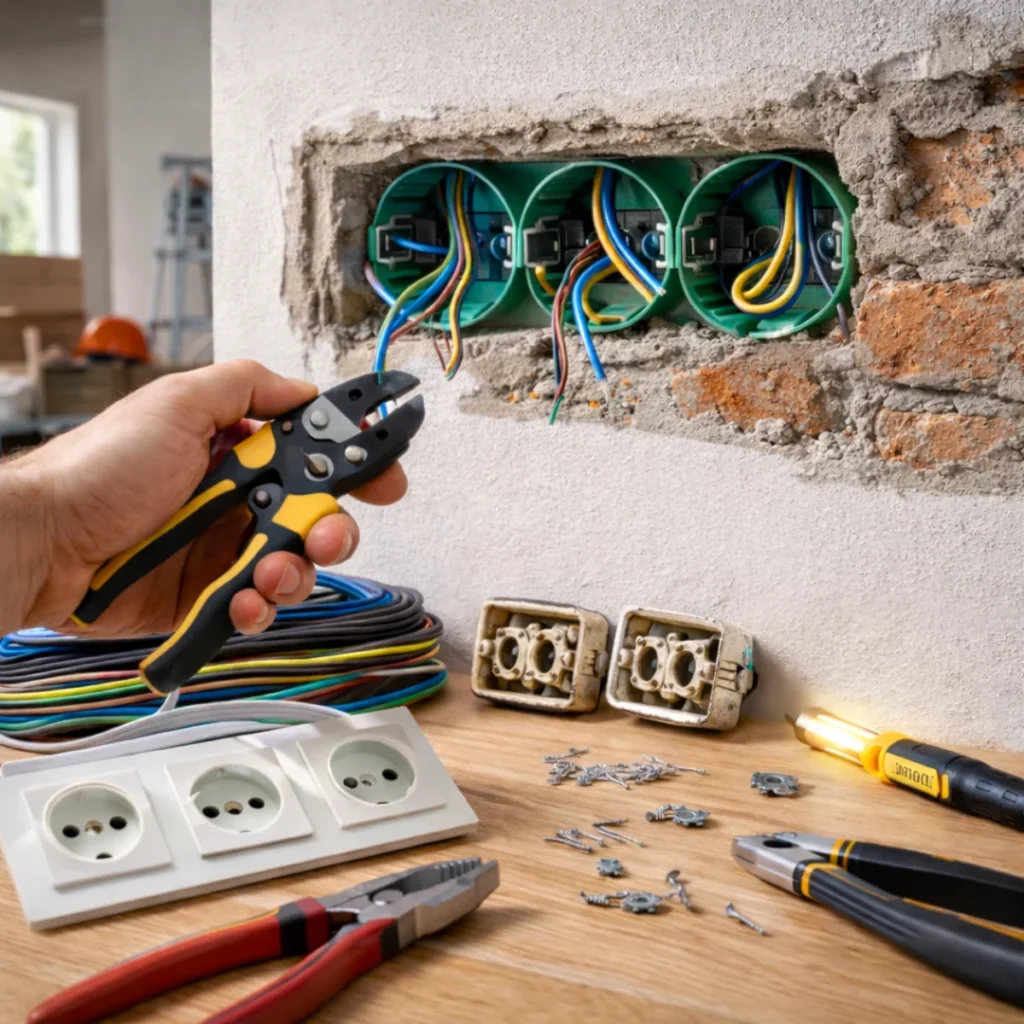

Puszki, peszle i łączenia: co ma sens w praktyce

Puszki i łączenia to temat, gdzie łatwo popłynąć w skrajności. Jedni chcą wszystko „na wieczność” i robią labirynt rur. Drudzy skręcają przewody na szybko i zaklejają taśmą. Ja wybieram środek.

Co mi się sprawdza:

• Puszki rozgałęźne tam, gdzie faktycznie ma sens serwis. Nie ukrywam ich za stałą zabudową, bo potem jest dramat.
• Peszle głównie tam, gdzie przewód może pracować albo gdzie chcę mieć opcję wymiany. Przy sufitach podwieszanych to bywa sensowne.
• Łączenia robię na złączkach przeznaczonych do tego, a nie „skrętką jak dziadek robił”.

I tu wchodzimy w frazę łączenie przewodów w puszce bez błędów. Najczęstsza katastrofa to źle przygotowana żyła i luźny kontakt. Potem przewód się grzeje. Potem izolacja cierpi. A potem mamy przygodę.

Dobór przewodów, przekrojów i osprzętu

Przekrój 1,5 vs 2,5 mm²: kiedy co stosować

W mieszkaniach najczęściej spotkasz dwie szkoły przewodów: 1,5 mm² i 2,5 mm². I nie, to nie jest „bo jeden jest tańszy”. To jest dobór do obciążenia i przeznaczenia.

W praktyce:

• 1,5 mm² stosuję do oświetlenia (typowo mniejsze prądy, inne zabezpieczenia).
• 2,5 mm² stosuję do gniazd, bo tam idzie większe obciążenie i większe ryzyko „ktoś podłączy grzejnik”.

Dlatego pytanie jaki przekrój przewodu do gniazdek ma sens. Ja zwykle mówię: 2,5 mm² dla gniazd to bezpieczny standard, o ile instalacja jest projektowana klasycznie pod 16 A. Oczywiście, jeśli masz długie odcinki albo specyficzne warunki, to wchodzi projekt i obliczenia. Ale ja trzymam się praktyki.

Dla jasności podam prostą tabelkę w słowach, bo czasem to wystarczy:

• Oświetlenie: często 1,5 mm² i zabezpieczenie typu B10.
• Gniazda: często 2,5 mm² i zabezpieczenie typu B16.

I tak, to łączy się z frazą B10 czy B16 do oświetlenia i gniazd. Zwykle właśnie tak się to rozdziela, bo to działa.

Miedź czy aluminium i jak rozpoznać problemy po drodze

Aluminium w starych blokach to temat, który potrafi zepsuć humor. Nie dlatego, że „aluminium jest złe”, tylko dlatego, że po latach połączenia bywają niepewne, a przewód jest bardziej podatny na uszkodzenia mechaniczne.

Jak rozpoznaję problemy:

• Luźne zaciski w gniazdach. Wtyczka robi się ciepła.
• Przebarwienia na osprzęcie albo w puszce.
• Izolacja, która pęka przy lekkim zgięciu.

Jeśli mam aluminium, to ja szczególnie pilnuję łączeń i doboru złączek. Nie mieszam miedzi z aluminium „na wiarę”, bo to proszenie się o kłopot. I tu powiem prosto: czasem warto wezwać elektryka, jeśli nie czujesz się pewnie. Lepiej wstydzić się przez 5 minut, niż potem patrzeć na osmaloną puszkę.

Gniazda, łączniki i puszki: na co patrzeć, żeby nie żałować

Osprzęt to nie tylko wygląd. Jasne, szkło i ładne ramki robią wrażenie. Ale ja patrzę na rzeczy, które wpływają na codzienność.

W gniazdach sprawdzam:

• Jakość zacisków i sposób mocowania przewodu.
• Stabilność mechanizmu w puszce. Nie znoszę gniazd, które „chodzą”.
• Dopasowanie do puszki. Głębokie mechanizmy w płytkich puszkach to klasyczny błąd.
• Przesłony torów prądowych, jeśli są dzieci.

Włączniki? Tu liczy się ergonomia i trwałość. A puszki? Głębokość, bo przy nowoczesnym osprzęcie i złączkach miejsca schodzi szybciej, niż myślisz.

I jeszcze taki mały komentarz. Moim zdaniem warto kupić osprzęt z jednej serii. Łatwiej to zgrać wizualnie i serwisowo. Później nie latasz po sklepach, bo „ta ramka jest minimalnie inna”.

Zabezpieczenia i ochrona: bezpieczniki, RCD i uziemienie

B10/B16 i dobór zabezpieczeń do obwodów

Dobór zabezpieczeń to temat, w którym ludzie lubią iść na skróty. „Daj większy bezpiecznik, bo mi wybija”. No i właśnie tego nie robię.

Typowo w mieszkaniach spotkasz:

• B10 dla oświetlenia.
• B16 dla gniazd.

To nie jest święta reguła, ale w praktyce często tak wygląda. I to właśnie wraca w pytaniu B10 czy B16 do oświetlenia i gniazd.

Najważniejsze jest dopasowanie zabezpieczenia do przewodu i obwodu. Jeśli przewód jest za cienki, a bezpiecznik za duży, to ryzyko rośnie. A ja nie lubię ryzyka w ścianie, bo ono jest ciche.

RCD 30 mA: gdzie jest potrzebne i dlaczego

Wyłącznik różnicowoprądowy, czyli RCD, to jeden z tych elementów, który daje realny poziom ochrony. Najczęściej spotkasz czułość 30 mA w mieszkaniach. Dlatego hasło RCD 30 mA w mieszkaniu gdzie montować jest tak popularne.

Gdzie ja to widzę jako szczególnie sensowne:

• Łazienka i kuchnia, bo woda i prąd to słabe duo.
• Obwody gniazd ogólnie, bo to tam podłączasz urządzenia „w rękach”.
• Pomieszczenia, gdzie jest większe ryzyko kontaktu z metalem i wilgocią.

I teraz ważne. RCD nie zastępuje poprawnego uziemienia. RCD pomaga, ale nie naprawia błędów, jeśli PE nie istnieje albo jest źle podłączony.

PE i uziemienie: co robi przewód ochronny w mieszkaniu

Przewód ochronny PE to Twój „plan B”, gdy coś pójdzie nie tak. Jeśli przebije izolacja w urządzeniu, to PE ma zapewnić drogę dla prądu i zadziałanie zabezpieczeń. To prosta idea, ale skutki są ogromne.

Co ja sprawdzam:

1. Czy w gniazdach faktycznie jest PE, a nie „udawany mostek”.
2. Czy połączenia ochronne są ciągłe.
3. Czy rozdzielnica ma sensowną organizację przewodów ochronnych.

Jeśli PE jest zrobione dobrze, to śpię spokojniej. Serio. Bo wtedy w razie awarii instalacja ma jak zareagować.

Najczęstsze błędy w okablowaniu elektrycznym w mieszkaniu

Za dużo na jednym obwodzie i grzanie połączeń w puszkach

To jest numer jeden. Ktoś robi jeden obwód na pół mieszkania, bo „tak taniej”. Potem dochodzi sprzęt. Następnie dochodzi tryb życia, a na koniec dochodzi frustracja.

Objawy przeciążenia:

• Wybijanie zabezpieczenia przy normalnym użytkowaniu.
• Ciepłe gniazda albo wtyczki.
• Grzanie połączeń w puszkach, czasem czuć delikatny zapach „elektryki”.

Ja temu zapobiegam rozdziałem obwodów. I wracam tu do intencji. Jeśli masz kuchnię z wieloma urządzeniami, to rozdział obwodów to nie fanaberia, tylko święty spokój.

Złe łączenia przewodów i „skręcanie na szybko”

„Skręciłem i działa” to zdanie, które mnie przeraża. Bo ono działa… do czasu. A czasem do pierwszego większego obciążenia.

Błędy, które widuję:

• Skręcanie żył i owijanie taśmą.
• Wpychanie dwóch przewodów do jednego zacisku, bo „jakoś wejdzie”.
• Zbyt krótkie odizolowanie albo odwrotnie, zbyt długie i goła żyła wystaje.

Jak to robię sensownie:

1. Używam złączek do tego przeznaczonych.
2. Docinam i odizolowuję równo.
3. Sprawdzam mechanicznie, czy przewód siedzi pewnie.

To niby proste, ale w praktyce daje 80% sukcesu. I oszczędza nerwy, które przy prądzie są wyjątkowo kosztowne.

Gniazda w złych miejscach: kolizje z meblami i wilgoć

Na koniec błąd bardziej „domowy”. Złe miejsce gniazda potrafi zepsuć codzienność. Nie chodzi tylko o estetykę. Chodzi o funkcję.

Klasyki:

• Gniazdo schowane za szafą tak, że wtyczka się nie mieści.
• Gniazdo w kuchni dokładnie tam, gdzie leci woda z czajnika albo blender pryska.
• Za mało gniazd przy blacie, więc lądują przedłużacze.

Dlatego ja zawsze wracam do pytania gniazda w kuchni ile i gdzie. W kuchni wolę dać jedno gniazdo więcej niż jedno za mało. I nawet jeśli brzmi to jak dygresja, to dygresje w remontach zwykle są cenniejsze niż teoria.

FAQ

Ile obwodów elektrycznych warto mieć w mieszkaniu?

W praktyce celuję w kilka obwodów: osobno kuchnia, łazienka, oświetlenie i minimum dwa obwody gniazd w pokojach. To ogranicza skutki awarii i ułatwia kontrolę obciążenia.

Jaki przekrój przewodu do gniazdek jest najczęściej stosowany?

Najczęściej spotkasz miedź 3×2,5 mm² dla obwodów gniazd. To standard przy zabezpieczeniu 16 A w typowych instalacjach mieszkaniowych.

Czy RCD 30 mA jest konieczne w mieszkaniu?

RCD 30 mA daje realną ochronę dodatkową, szczególnie w obwodach gniazd i w pomieszczeniach wilgotnych. Jeśli masz możliwość, to warto je uwzględnić w rozdzielnicy.

Co jest najczęstszym błędem podczas remontu instalacji?

Najczęściej widzę przeciążanie jednego obwodu oraz złe łączenia przewodów w puszkach. Oba problemy potrafią prowadzić do grzania połączeń i awarii.

Czy mogę prowadzić przewody po skosie, żeby było szybciej?

Ja tego nie robię. Piony i poziomy ułatwiają późniejsze wiercenie i lokalizowanie przewodów. Skos to proszenie się o przypadkowe przewiercenie kabla.

HowTo

Jak zaplanować okablowanie elektryczne w mieszkaniu w 8 krokach

1. Sprawdź rozdzielnicę i to, jakie masz zabezpieczenia oraz czy jest RCD.
2. Zrób listę odbiorników w kuchni, łazience, salonie i biurze.
3. Rozdziel obwody: osobno duże moce, osobno oświetlenie, osobno gniazda.
4. Zdecyduj, ile gniazd chcesz w praktycznych punktach (blat, RTV, biurko, łóżko).
5. Dobierz przekroje przewodów do zastosowania (oświetlenie vs gniazda).
6. Zaplanuj trasy kabli w pionach i poziomach oraz strefy bezpieczne.
7. Zaplanuj puszki i łączenia tak, żeby dało się to serwisować bez demolki.
8. Zostaw margines na przyszłość: dodatkowy obwód albo miejsce w rozdzielnicy.

Jak szybko wyłapać typowe błędy po remoncie

1. Sprawdź, czy gniazda nie robią się ciepłe pod obciążeniem.
2. Zobacz, czy zabezpieczenia nie wybijają przy normalnym użytkowaniu.
3. Przejrzyj puszki w newralgicznych miejscach (kuchnia, łazienka) pod kątem porządku połączeń.
